Nvidia สร้างหัวหอก 3D ใหม่อย่างเป็นทางการ GeForce GTX 980 มีชิป Maxwell เจนเนอเรชั่น 3D ใหม่ล่าสุด ในเมนูลดการบริโภคและเพิ่มพลัง
Nvidia เปิดตัวกราฟิกการ์ดระดับไฮเอนด์ตัวใหม่ GeForce GTX 980 ซึ่งจะมาแทนที่GTX 780คุณประโยชน์จากโปรเซสเซอร์กราฟิก GM204 เจนเนอเรชั่นล่าสุด อย่างหลังได้รับการออกแบบบนสถาปัตยกรรม Maxwell เช่นเดียวกับโปรเซสเซอร์GTX 750 TiหรือจากGeForce GTX 800M บางตัว- คำสำคัญอยู่ที่นี่“ประสิทธิภาพระดับสูง”et“การใช้พลังงานต่ำ”-
มีพลังมากขึ้นเสมอและมีรูปหลายเหลี่ยมมากขึ้นเสมอ
ในส่วนของกราฟิกการ์ดระดับไฮเอนด์ Nvidia และ AMD กำลังพยายามนำเสนอเทคโนโลยีที่สวยงามที่สุด 3D แสดงผลที่หลายร้อยเฟรมต่อวินาที พื้นผิวและเอฟเฟกต์มากมาย ทั้งหมดนี้ดึงดูดผู้เล่นที่มีความต้องการมากที่สุด จะต้องเล่นได้ทุกอย่างเต็มสปีดทั้งแบบ Full HD หรือ QHD โดยไม่ต้องลงทุนจ่ายไฟหลายกิโลวัตต์
ด้วย GTX 980 นั้น Nvidia คาดหวังประสิทธิภาพที่สูงเป็นสองเท่าGeForce GTX 680 หนึ่งเครื่อง- นักออกแบบ GPU ระมัดระวังอย่างน่าประหลาดที่จะไม่เปรียบเทียบลูกตัวใหม่ของเขาด้วยการ์ดจอ GTX780etGTX780TIระหว่างการนำเสนอของเขา แปลก. เราจะทำเช่นนี้ในระหว่างการทดสอบอย่างแน่นอน
ในแง่ของการบริโภค ตัวเลขที่กำหนดโดย Nvidia นั้นต่ำมาก: เพียง 160 วัตต์ภายใต้การโหลดในเกม ในการเปรียบเทียบ เมื่อติดตั้งบนแพลตฟอร์มทดสอบของเรา GeForce GTX 780 ใช้พลังงาน 195 วัตต์ ในขณะที่ GTX 680 ใช้พลังงาน 186 วัตต์
ในระหว่างการนำเสนอ Nvidia ยังแจ้งให้เราทราบเกี่ยวกับเทคโนโลยีกราฟิกมากมายที่การ์ดรองรับ เช่นความละเอียดขั้นสูงแบบไดนามิกโดยมีจุดมุ่งหมายเพื่อแสดงเกมของคุณด้วยคุณภาพ 4K บนหน้าจอ Full HD (เพื่อเปิดใช้งาน)ประสบการณ์ GeForce- Nvidia ยังได้พัฒนาตัวกรอง anti-aliasing (MFAA) รูปแบบใหม่ และกล่าวถึงการรองรับเทคโนโลยีใหม่หลายอย่าง เช่นVoxel โกลบอล อิลลูมิเนชั่นซึ่งปรับปรุงการเรนเดอร์เอฟเฟกต์แสงทางอ้อม

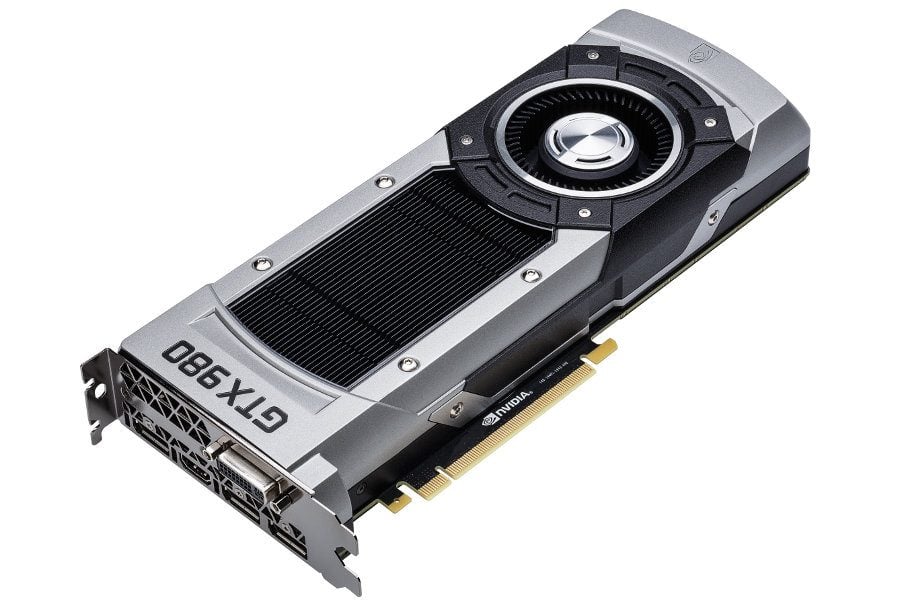

GeForce GTX 980 ในผ้าชีฟอง
ชิป 3D ของ GTX 980 รวมหน่วยการคำนวณ 2048 (CUDA Core) และตัวควบคุมหน่วยความจำ 64 บิตสี่ตัว (รวม 256 บิต) ทำงานที่ 1126 MHz และ 1216 MHz เมื่อ GPU Boost 2.0 ทำงาน ข้อมูลอ้างอิงใหม่นี้มีหน่วยความจำ GDDR5 ขนาด 4 GB ทำงานที่ความเร็ว 1750 MHz (แบนด์วิธกำหนดไว้ที่ 224 GB/s)
แม้จะมีการประกาศการบริโภคที่ต่ำ แต่คุณยังคงต้องใช้ซ็อกเก็ต PCI-Express 6 ขั้วต่อสองตัวเพื่อจ่ายไฟ รายละเอียดจะเหมือนกับการ์ดอ้างอิงรุ่นเก่า ดังนั้นจึงควรจะเงียบและมีประสิทธิภาพ ด้านหลังของการ์ดถูกปิดด้วยแผ่นโลหะเพื่อเสริมความแข็งแกร่งแต่ยังปรับปรุงการระบายความร้อนอีกด้วย อุปกรณ์ที่ขาดหายไปจาก GTX 780 และ 780 Ti ซึ่งยังใช้ (และทำให้ร้อน) มากกว่า
ในด้านเอาต์พุตวิดีโอ Nvidia ได้เลือกที่จะติดตั้งเพียง 1 DVI, 1 HDMI 2.0 แต่ 3 DisplayPort 1.2 การ์ดจะสามารถแสดงเกมของคุณบนสี่หน้าจอในเวลาเดียวกันได้ แต่คำถามหนึ่งยังคงอยู่: แท่ง Cuda ใหม่นี้ราคาเท่าไหร่? ประมาณ 540 ยูโร เพิ่มขึ้น 50 ถึง 100 ยูโร เมื่อเทียบกับ GeForce GTX 680 และ 780 เมื่อเปิดตัว ใช่ มันสงบลง
น้องสาวคนเล็ก: GeForce GTX 970
และในขณะที่ความสุขไม่เคยมาคนเดียว Nvidia ก็เปิดตัว GeForce GTX 970 เช่นกัน ชิปตัวเดียวกันแต่บวมน้อยกว่า (1664 CUDA หน่วย) โอเวอร์คล็อกที่ 1,050 MHz (บูสต์ที่ 1178 MHz) มันมีหน่วยความจำเท่ากันกับพี่สาวคนโตทุกประการ และบัสก็เชื่อมต่อกันเป็น 256 บิตด้วย จำนวนเอาต์พุตวิดีโอคือ ISO เช่นเดียวกับข้อกำหนดสำหรับขั้วต่อไฟฟ้าและระบบระบายอากาศ ราคาที่ประกาศอยู่ที่ประมาณ 325 ยูโร ราคาไม่แพงกว่า GTX 980 มาก
แม็กซ์เวลล์พูดไม่กี่คำ
สถาปัตยกรรม Maxwell (การแกะสลัก 28 นาโนเมตร) ใช้ฐานของ Fermi และ Kepler ซึ่งเป็นสถาปัตยกรรม Nvidia แบบเก่า ตามแผนผัง ชิปแบ่งออกเป็น 4 ส่วนเท่าๆ กัน (คลัสเตอร์การประมวลผลกราฟิก) แต่ละหน่วยมีตัวควบคุมหน่วยความจำ GDDR5 และประกอบด้วยหน่วยการคำนวณหลายหน่วย
สิ่งเหล่านี้ถูกจัดระเบียบเป็นกลุ่ม (SMS) ซึ่งทั้งหมดมีชุดองค์ประกอบที่สำคัญมากในการสร้างรูปหลายเหลี่ยม (แรสเตอร์ไรเซอร์, Polymorph Engine 3 ฯลฯ ) เทสเซเลชั่น เอฟเฟกต์ต่าง ๆ และรับรองว่าการประมวลผลพิกเซลจะมีประสิทธิภาพสูงสุด ตามข้อมูลของ Nvidia การจัดเรียงประเภทนี้ทำให้สามารถลดการบริโภค (การรั่วไหลและการสูญเสียในปัจจุบัน) เพื่อเร่งการประมวลผลงานและกิจวัตรบางอย่าง และเพียงเพื่อเพิ่มประสิทธิภาพของโปรเซสเซอร์ นอกจากนี้ โปรดทราบว่าแคช L2 ของชิปนั้นเพิ่มขึ้นสี่เท่าเมื่อเทียบกับรุ่นก่อนหน้า (2 MB เทียบกับ 512 KB)
